EasySafeWay vonóhorog-gömbre szerelhető rögzítési pont

Aknában, csatornában, tartályban vagy siló felett dolgozni mindig kockázatos, ha nincs a helyszínen kiépített, állandó kikötési pont. Sok karbantartó és mentőcsapat pontosan emiatt keres olyan mobil kikötési pontot, amit nem kell előre kiépíteni egy épületbe vagy a talajba – elég hozzá a szervizautó vagy a kommunális jármű, amivel amúgy is kiállnak a helyszínre. Erre a problémára ad választ a Kratos Safety EASYSAFEWAY rendszere, amelynek egyik eleme egy közvetlenül a jármű vonóhorog-gömbjére szerelhető, EN 795 szabvány szerinti rögzítési pont.

Mi az az EASYSAFEWAY 3?

Az EASYSAFEWAY 3 (cikkszám: FA 60 107 00) egy ideiglenes, hordozható vonóhorogra szerelhető rögzítési pont, amelyet kifejezetten arra terveztek, hogy a jármű pótkocsi-vonóhorgára rögzítve, davit karral kombinálva alakítson ki egy stabil leesés elleni kikötési pontot. A rendszer nem önálló termék: az EASYSAFEWAY 1 davit oszloppal, davit karral és szerelőkonzol készlettel együtt válik komplett mobil horgonyzási ponttá, amelyhez csörlő és zuhanásgátló eszköz is csatlakozik.

A vonóhorog-gömb átmérőjének 50 mm-nek kell lennie (európai szabvány), a hordozó jármű minimális tömege pedig 1000 kg. Az összeállítást két felhasználóra tesztelték és tanúsították a TS 16415:2013 B típusú szabvány szerint.

Miért veszélyes a zárt tér?

Az aknák, tartályok, silók, csatornák és szivattyúaknák több okból is a legkockázatosabb munkaterületek közé tartoznak.

Korlátozott ki- és bejárat. Vészhelyzet esetén nehéz gyorsan kijutni vagy segítséget nyújtani, ha nincs előre kialakított kikötési és kiemelési pont.

Oxigénhiány vagy mérgező gázok. Sok zárt tér nem szellőzik megfelelően, ami eszméletvesztéshez vezethet.

Zuhanás veszélye. A nyílásokon, aknatetőkön, tartálybejárókon való áthaladás közben a leesés az egyik leggyakoribb baleseti ok.

Kiszámíthatatlan a beavatkozás. Ha valaki rosszul lesz vagy megsérül odalent, kikötési pont és csörlő nélkül a mentése rendkívül nehézkes, sokszor csak további életveszélyes beavatkozással lehetséges.

Ezért írja elő a szabályozás (és a józan ész is), hogy zárt térben végzett munkához mindig legyen kiépített zuhanás elleni kikötési pont, megfelelő személyi zuhanásvédelem, és előre megszervezett mentési rendszer, még akkor is, ha a munka csak néhány percig tart.

Miért kell mobil kikötési pont?

A legtöbb zárt tér aknafedél, tolózár akna, szivattyúház, kábelakna nem rendelkezik előre telepített, fix rögzítési ponttal. A hagyományos, épületbe vagy talajba rögzített megoldások ráadásul csak ott használhatók, ahol ki lettek építve: egy másik aknánál, egy másik utcában újra kellene telepíteni őket, ami sem időben, sem költségben nem reális egy karbantartó vagy közműcsapat számára.

Egy mobil kikötési pont pontosan ezt a problémát oldja meg: nem kötődik egyetlen helyszínhez sem, hanem a csapattal együtt utazik, és bárhol felállítható, ahol a munkát éppen végezni kell. Ez különösen fontos, ha a csapat naponta több, egymástól távol eső aknánál vagy tartálynál dolgozik, nincs idő vagy engedély fix rögzítési pont kiépítésére, a munkavégzés helyszíne előre nem tervezhető (pl. hibaelhárítás, üzemzavar).

Miért előnyös a vonóhorogra szerelhető megoldás?

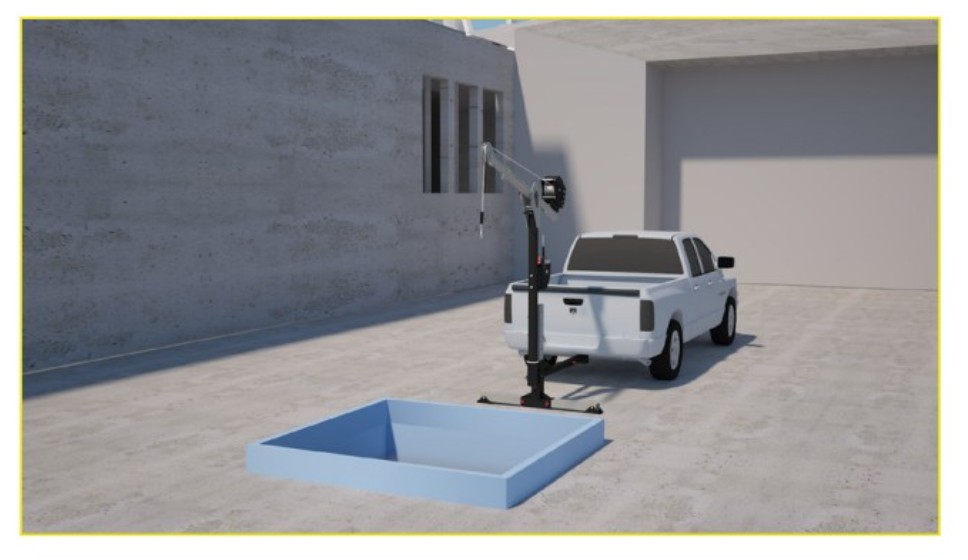

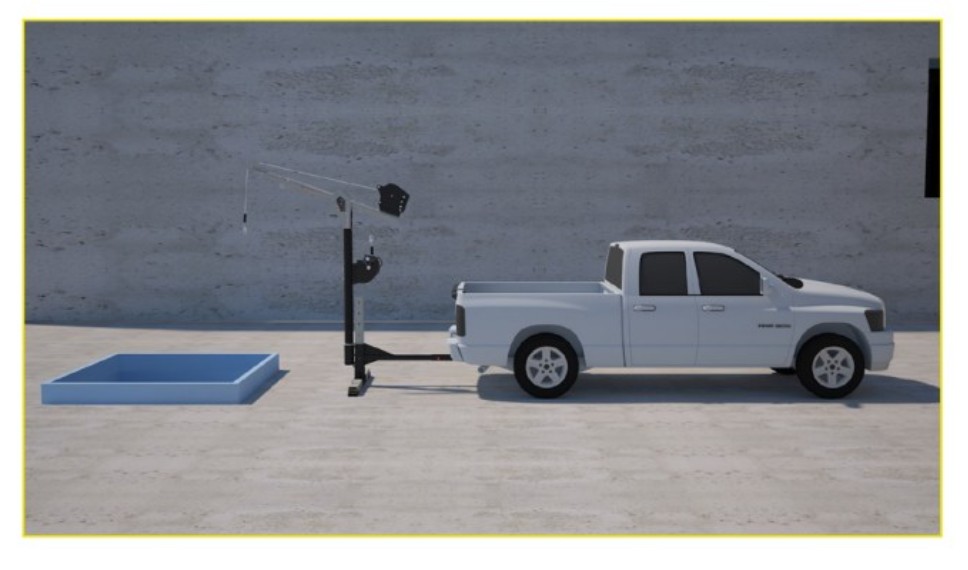

A vonóhorogra szerelhető rögzítési pont a mobil kikötési pont koncepciót viszi tovább egy lépéssel: nem kell külön állványt vagy alapot cipelni és felállítani, mert maga a szervizautó vagy kommunális jármű szolgál stabil alapként. Ennek több gyakorlati előnye is van:

- Gyorsabb telepítés, mint egy önálló H-alapú vagy háromlábú állvány felállítása, mivel kevesebb elemet kell összeszerelni és szintezni.

- Kihasználja a jármű tömegét és stabilitását – 1000 kg feletti tömegű jármű biztos, mozdulatlan alapot ad a rögzítési pontnak.

- Ideális ott, ahol a jármű amúgy is a helyszínen áll – tipikusan közműkarbantartás, szennyvízakna-ellenőrzés vagy csatornatisztítás közben, amikor a szervizautó egyébként is a munkaterület mellett parkol.

Ez a kombináció teszi az EASYSAFEWAY 3-at az egyik leggyorsabban bevethető mobil horgonyzási ponttá azokon a helyszíneken, ahol a hagyományos, épített rögzítési pontok kialakítása nem megoldható vagy nem gazdaságos.

Mikor ajánlott az EASYSAFEWAY 3 használata?

A rendszer elsősorban olyan helyzetekben nyújt megoldást, amikor gyors, ideiglenes zuhanás elleni kikötési pontra van szükség, fix rögzítési lehetőség nélkül. Tipikus helyzetek:

- aknák időszakos ellenőrzése és karbantartása,

- szivattyúk vagy szivattyúaknák karbantartása,

- csatornatisztítási munkák,

- víziközmű- és vízművi munkák,

- telekommunikációs aknákban végzett szerelés,

- villamos aknákban, kábelaknákban végzett munka,

- ipari karbantartás mozgó, telepszerű munkavégzés esetén.

Az EASYSAFEWAY rendszer és a hozzá kapcsolódó davit- és csörlőmegoldások jellemzően az alábbi zárt terekben, veszélyes terekben fordulnak elő:

- szennyvízaknák

- vízművek

- közműkarbantartás

- tartályok

- silók

- csatornák

- szivattyúaknák

- ipari karbantartás

- veszélyes terek

- egyéb zárt terek (belépő nyílással rendelkező munkaterületek)

Ezek a helyszínek mind közösek abban, hogy a munkavégzéshez, mentéshez vagy evakuáláshoz megbízható mentési rendszer és személyi zuhanásvédelem szükséges – erre épül az EASYSAFEWAY koncepció.

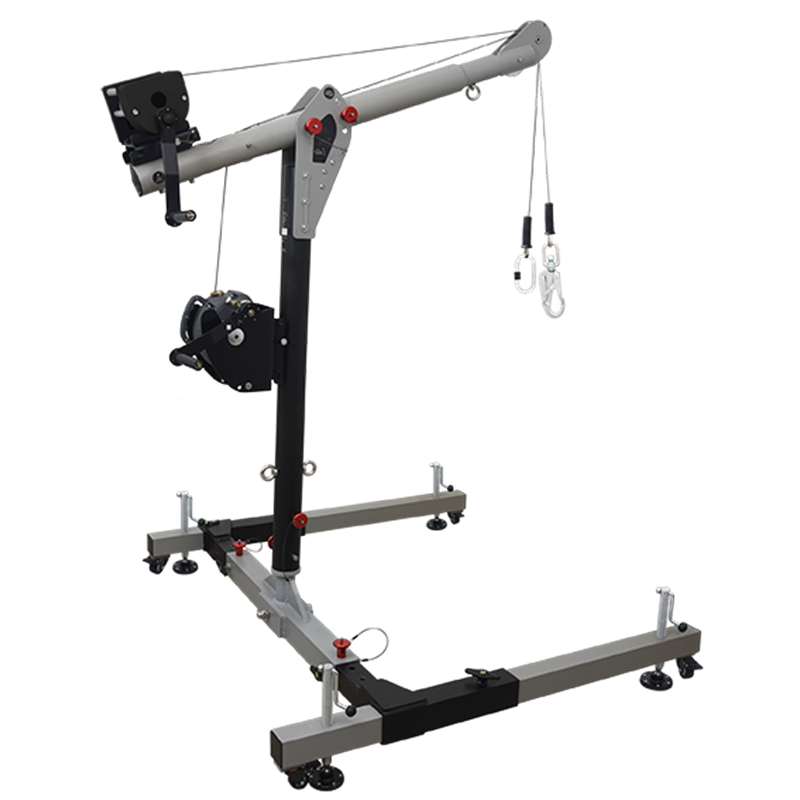

Mit tartalmaz a teljes rendszer?

Egy helyszínen felállítható, komplett EASYSAFEWAY megoldás jellemzően az alábbi elemekből áll:

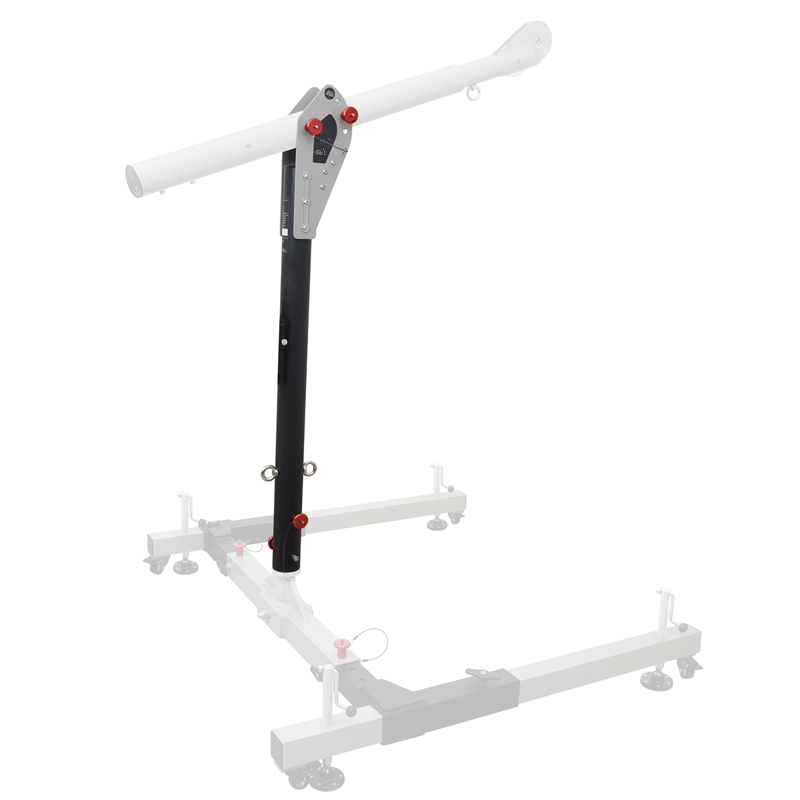

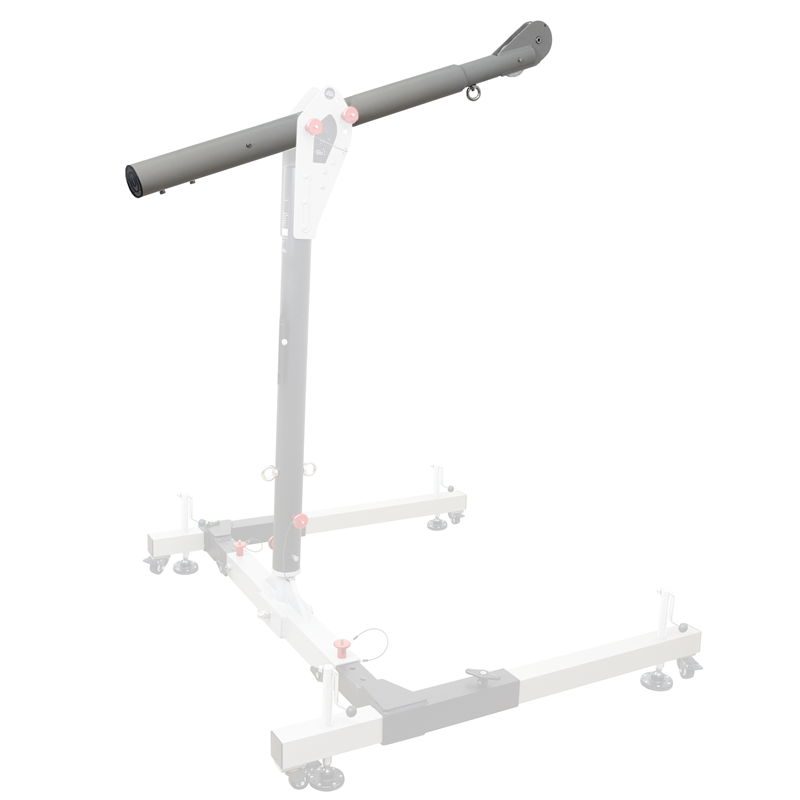

Ha nem a vonóhorog-gömbös változat mellett döntenek, az EASYSAFEWAY 1 család önálló, mobil H-alapú davit rendszerként is elérhető: ez egy H-alakú, állítható lábas és vízmértékkel ellátott alapból, valamint 915 mm-es vagy 1370 mm-es davit oszlopból és davit karból épül fel. A davit kar három rögzített magasság (1,66 m / 2,0 m / 2,28 m) között állítható, és terhelés alatt is 360°-ban elforgatható – ez egy jó alternatíva olyan helyszíneken, ahol nincs jármű a közelben, viszont van elég hely egy önálló állvány felállításához.

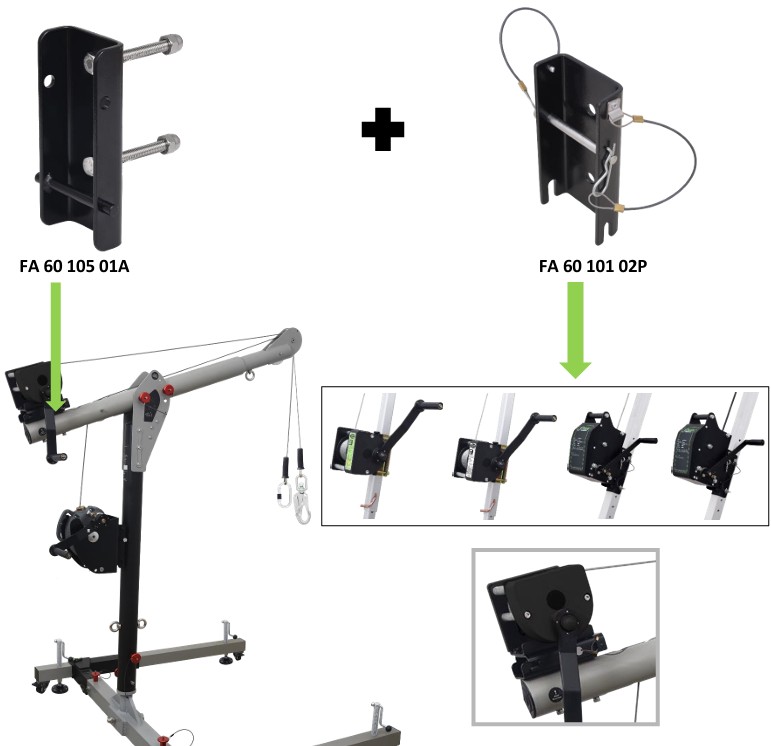

A rendszer kiegészíthető egy univerzális adapterlemezzel is, amely lehetővé teszi a mentő- és munkacsörlő felszerelését kétfejű, tárcsás háromlábú (tripod) állványokra is – tehát ugyanaz a csörlő és zuhanásgátló davit karral és háromlábbal is használható.

Kompatibilitás: mivel használható együtt?

Az EASYSAFEWAY 3 önmagában nem használható: kizárólag EASYSAFEWAY 1 davit karokkal kompatibilis, más rendszerekkel nem kombinálható. A teljes lánc kompatibilitása röviden:

- Csörlő: Például ARGO mentő- és munkacsörlő, rozsdamentes acél sodronykötéllel, 20 m kötélhosszal, kifejezetten háromlábakkal és az EASYSAFEWAY/MULTISAFEWAY rendszerekkel való használatra tervezve. (más csörlővel is kompatibilis)

- Zuhanásgátló (SRL): Például KALYPSO visszahúzható zuhanásgátló, acél sodronykötéllel és automatikus, integrált visszahúzó mechanizmussal, 20 m hosszban. (más zuhanásgátlóval is kompatibilis)

- Testheveder: kizárólag EN 361 szabvány szerinti zuhanásgátló heveder használható.

- Tripod: univerzális adapterlemezzel a csörlő kétfejű, tárcsás háromlábú állványra is flszerelhető.

- Davit alap: vonóhorog-gömb adapter (EASYSAFEWAY 3) vagy önálló mobil H-alap (EASYSAFEWAY 1) – ugyanaz az oszlop és davit kar mindkettővel kompatibilis.

Műszaki adatok és szabványok.

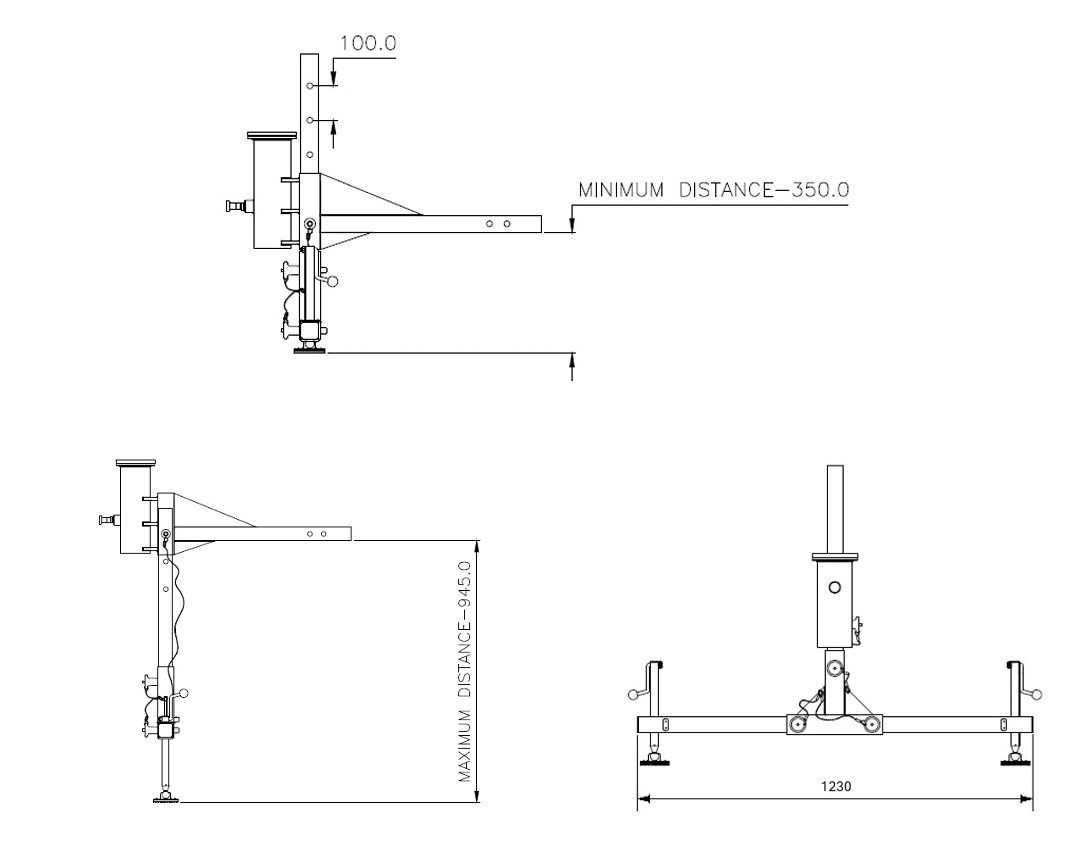

Az EASYSAFEWAY 3 és a hozzá tartozó szerelőkonzol készlet ötvözött acélból készül, össztömege 33 kg. A vonóhorog-gömb átmérője 50 mm kell legyen, a hordozó jármű minimális tömege 1000 kg. Az összeállítást 2 felhasználóra tesztelték és tanúsították.

A rendszert zuhanásgátló rendszerrel együtt (EN 363 szabvány szerint) kell használni úgy, hogy a zuhanás megállításakor a felhasználóra ható dinamikus erő ne haladja meg a 6 kN-t.

Az EASYSAFEWAY 1 mobil H-alapú davit rendszer EN 795:2012 B típusú rögzítési pontnak felel meg, anschlagpont-szilárdsága meghaladja a 12 kN-t, alumínium szerkezettel, ami könnyű, mégis korrózióálló megoldást biztosít – ez egyben azt is jelenti, hogy a hivatalos Kratos Safety termékek CE-megfelelőségűek, és a gyártó teljes körű használati útmutatót (UIM) biztosít hozzájuk.

Használat előtti és közbeni tudnivalók.

Mielőtt bárki a rendszerre bízná a testi épségét, néhány alapvető ellenőrzést el kell végezni:

- A jármű ne legyen elindítható, az indítókulcs ne legyen a járműben, és senki ne tudja elindítani a járművet a rendszer használata közben.

- A rögzítőfék legyen behúzva, és legyen sebességfokozat kapcsolva, hogy a jármű el ne mozdulhasson.

- A jármű sík, stabil talajon álljon.

- A terméken lévő jelöléseket rendszeresen ellenőrizni kell, hogy olvashatóak maradjanak.

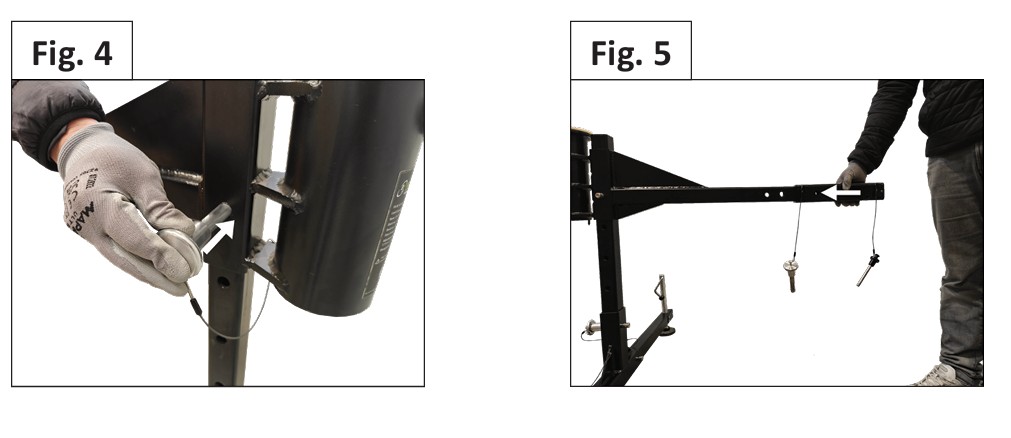

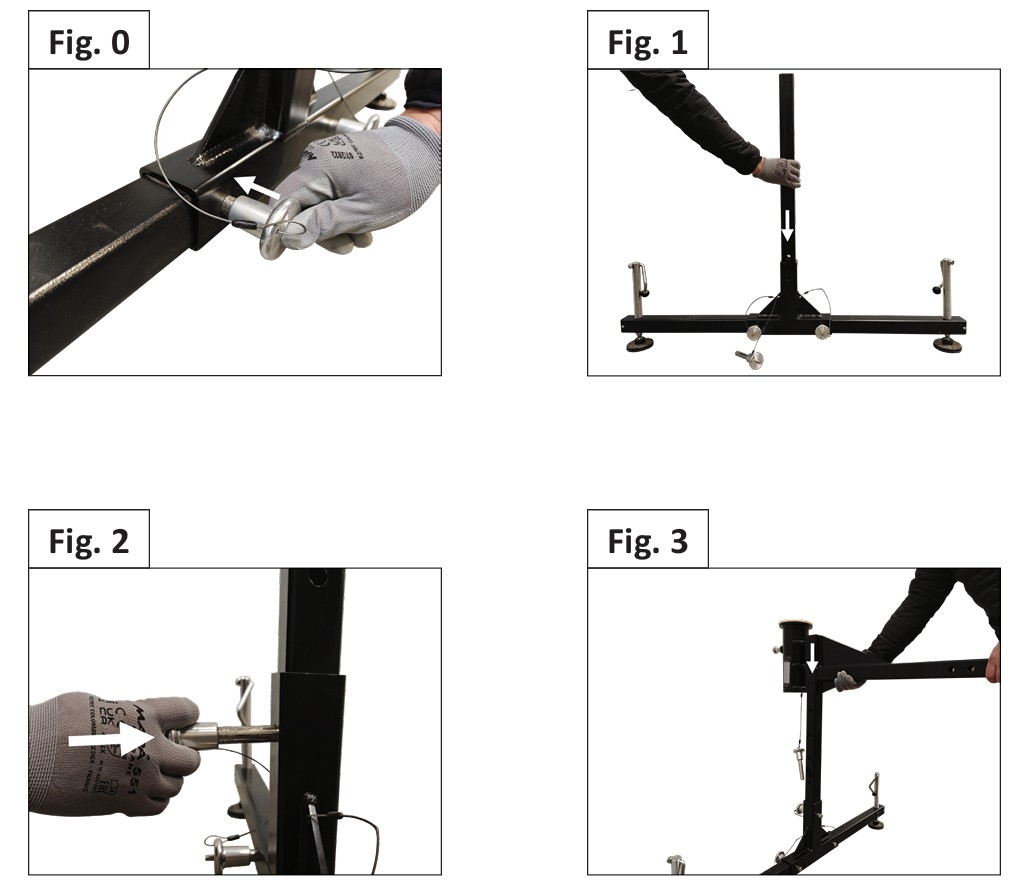

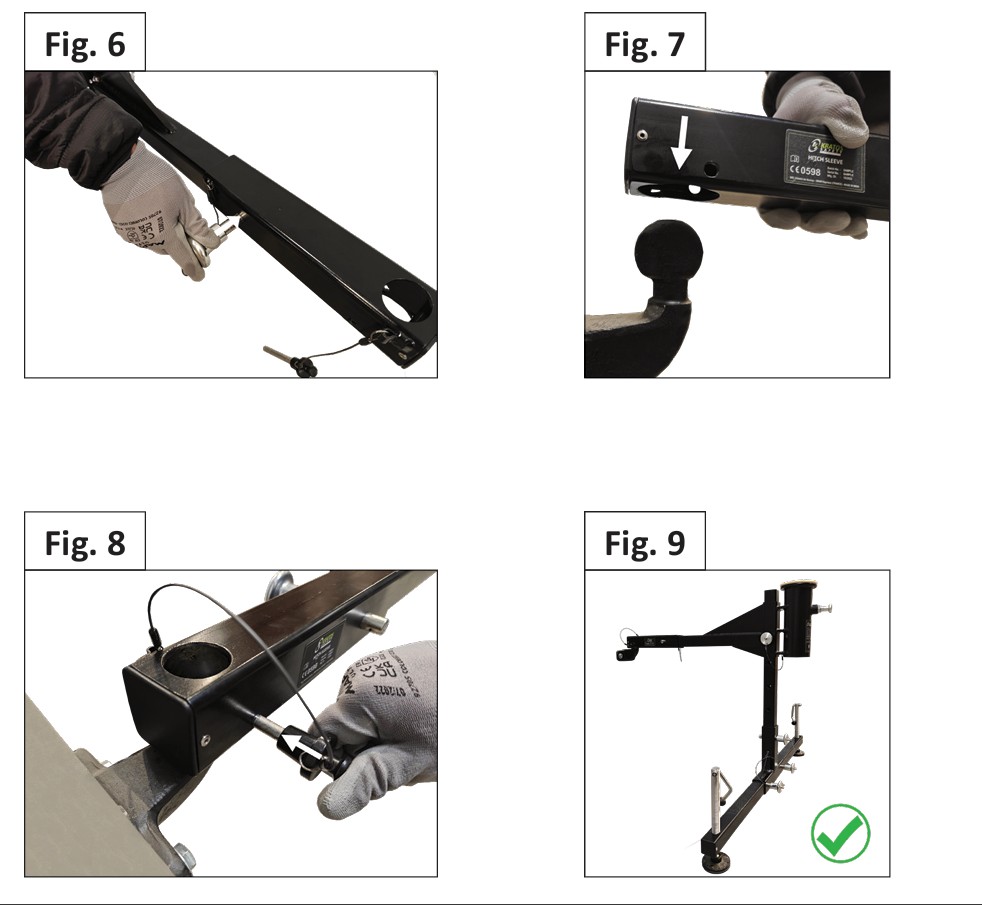

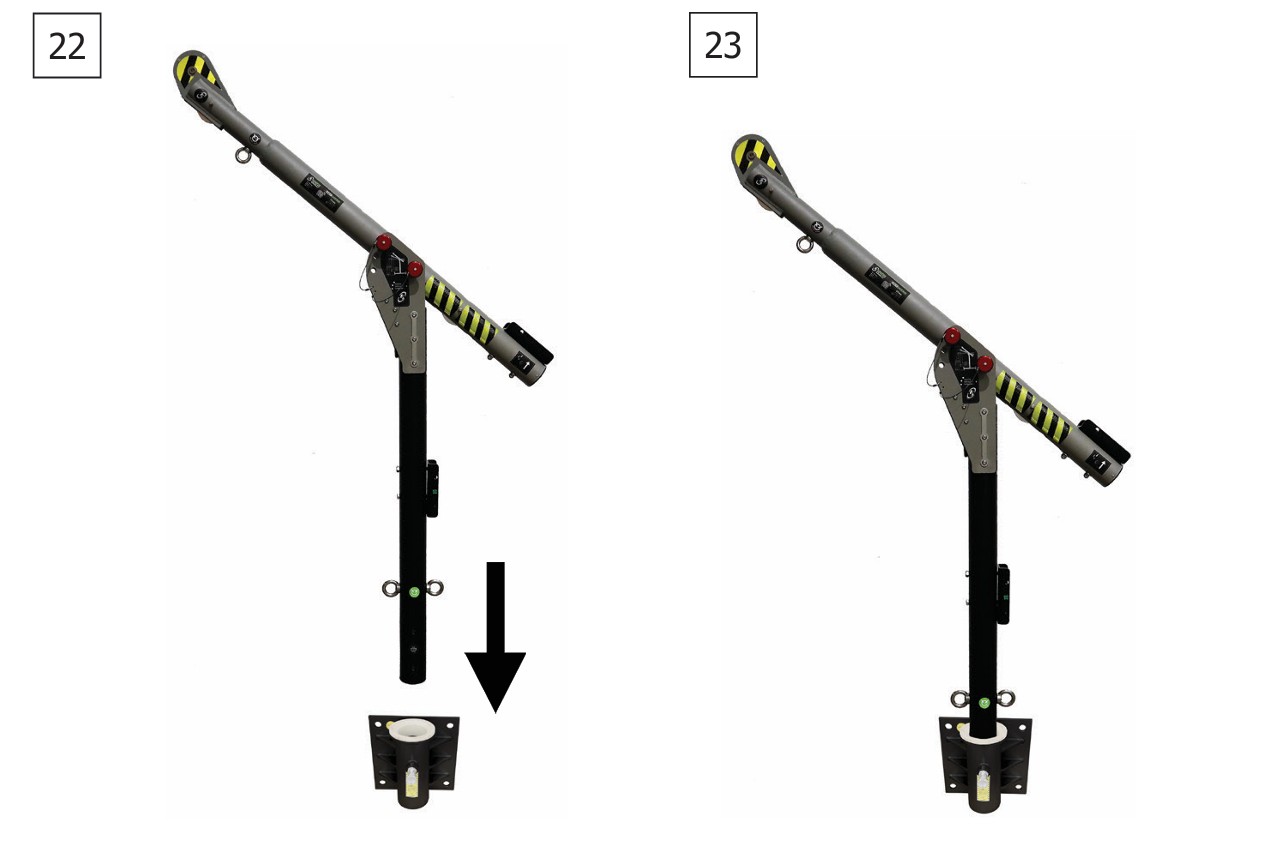

Felszerelés lépésről lépésre.

A gyártói útmutató (a részletes ábrákkal és pontos műszaki paraméterekkel a KRATOS SAFETY EASYSAFEWAY 3 UIM FA 60 107 00 dokumentumban) az alábbi fő lépéseket írja le:

1. A T-profilt középre kell helyezni a vízszintes rúdon, majd két rögzítőcsappal kell rögzíteni.
2. A függőleges rudat be kell helyezni a T-profilba, és rögzítőcsappal kell biztosítani.
3. A csúszó kart a függőleges rúdba kell illeszteni, majd a jármű magasságától függően a megfelelő furatnál rögzíteni.
4. Az adaptert a csúszó karba kell helyezni és rögzítőcsappal biztosítani.
5. Az adaptert ezután a vonóhorog-gömbre kell illeszteni, és ismét rögzítőcsappal kell rögzíteni.
6. Végül a két állítócsavarral be kell állítani a szerkezetet úgy, hogy a vízszintes rúd vízszintes, a függőleges rúd pedig függőleges helyzetben álljon.

Gyakori kérdések.

Használható az EASYSAFEWAY 3 önmagában, davit kar nélkül? Nem. A vonóhorog-gömbre szerelhető rögzítési pont kizárólag EASYSAFEWAY 1 davit karokkal együtt alkot komplett, biztonságos kikötési pontot.

Milyen jármű vonóhorgára szerelhető? Olyan jármű 50 mm átmérőjű vonóhorog-gömbjére, amelynek tömege legalább 1000 kg.

Hány személy használhatja egyszerre a rendszert? Az összeállítást két felhasználóra tesztelték és tanúsították.

Mi történik, ha nincs a közelben megfelelő jármű? Ebben az esetben az EASYSAFEWAY 1 önálló, mobil H-alapú davit rendszere jelenthet alternatívát, amely nem igényel járművet, csak megfelelő nyílásméretet.

Ez a cikk a KRATOS SAFETY EASYSAFEWAY termékdokumentációja alapján készült. A tényleges felszerelés és üzembe helyezés előtt mindig az adott termék hivatalos, teljes használati útmutatóját (UIM) kell követni.

A cikk tájékoztató jellegű, és nem helyettesíti az épp hatályos jogszabályokat.
