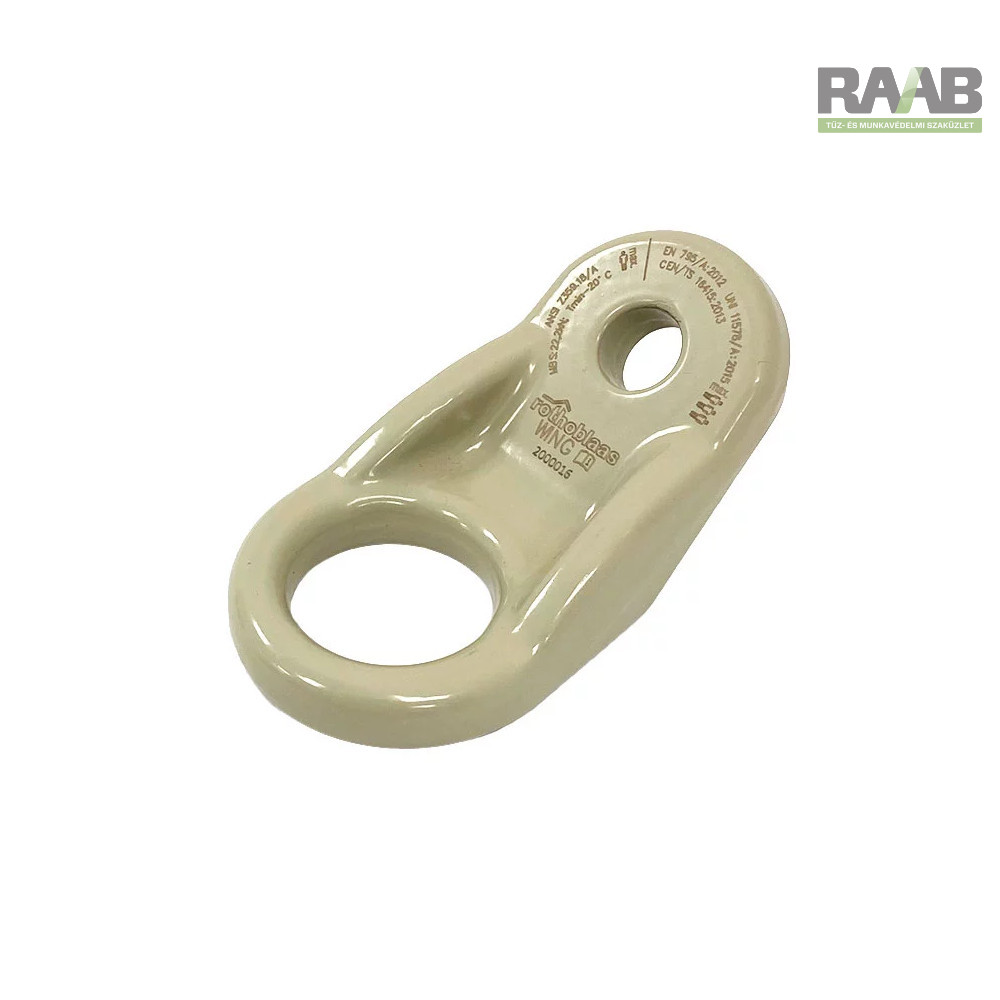

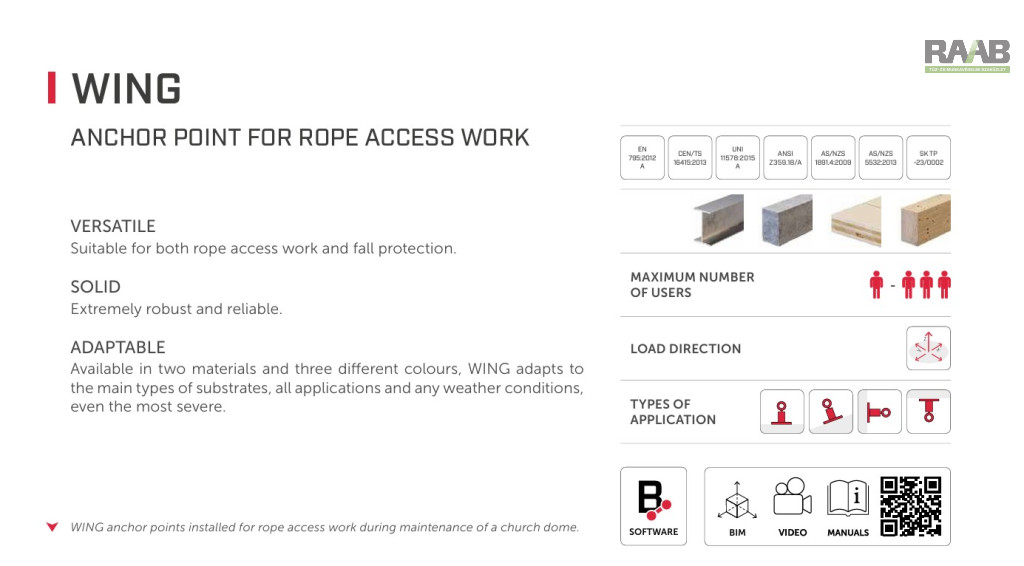

A Rothoblaas WING univerzális rögzítési pont rendkívül sokoldalú, alkalmas betonba, acélba,
GL25h fába és CLT-be (keresztlaminált fa) való beépítésre. A WING az EN 795 A szabványnak
megfelelően készül, és három személy számára biztosít esésvédelmet.
A gyártó a kikötési pontot egyszemélyes kötéllel történő ereszkedéshez ajánlja (ANSI Z359.18/A).
A termék megfelel az ANSI Z359.18/A szabványnak, amely különbséget tesz az aktív védelmi
rendszerek (magasból esés) és a felfüggesztési terhelések (ereszkedés) között.
Jelenleg nincs olyan megfelelő európai szabvány (EN), amely bevezetné ezt a megkülönböztetést.

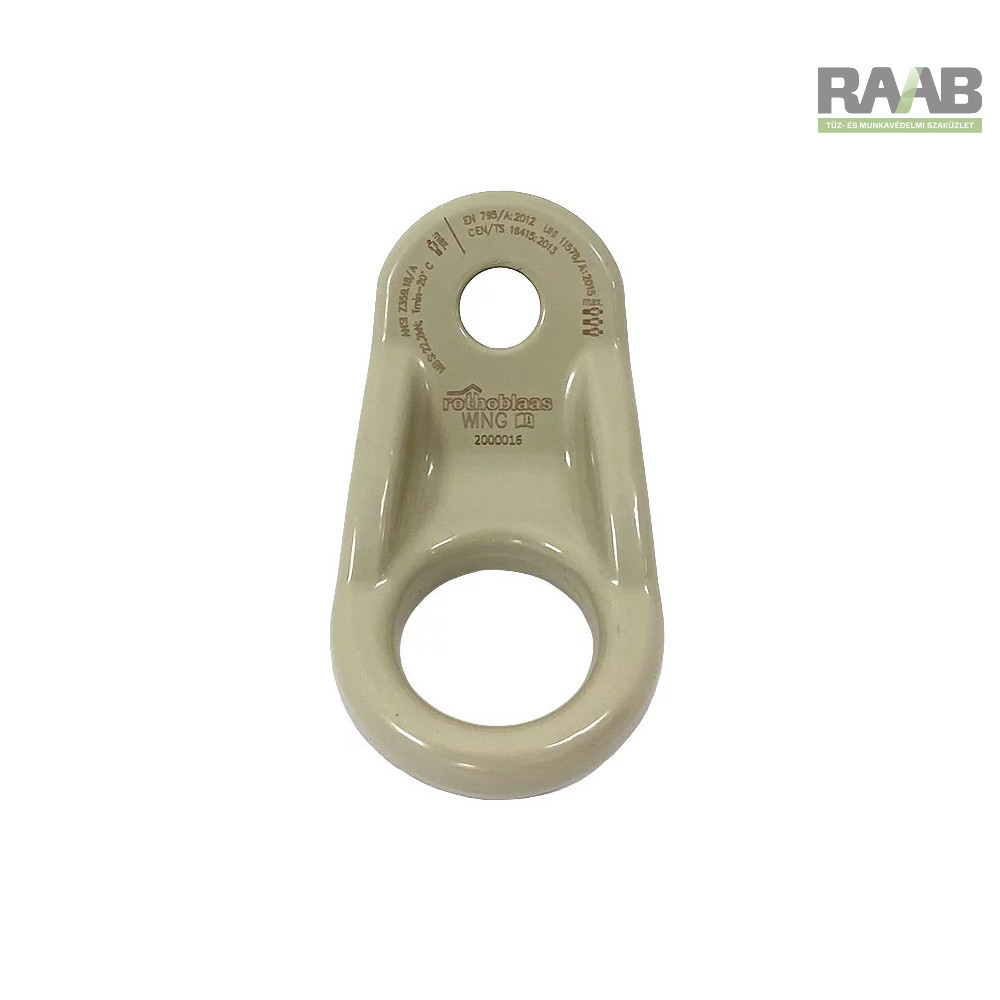

A rögzítési pont horganyzott és porszórt 355J2 acélötvözetből készült. Az alap mérete 115 mm x 65 mm,
vastag 14 mm, teljes magassága 58 mm. Az elem egy M16-os
csavarhoz tervezett ∅17-es rögzítőfuraton keresztül rögzül a szerkezethez.

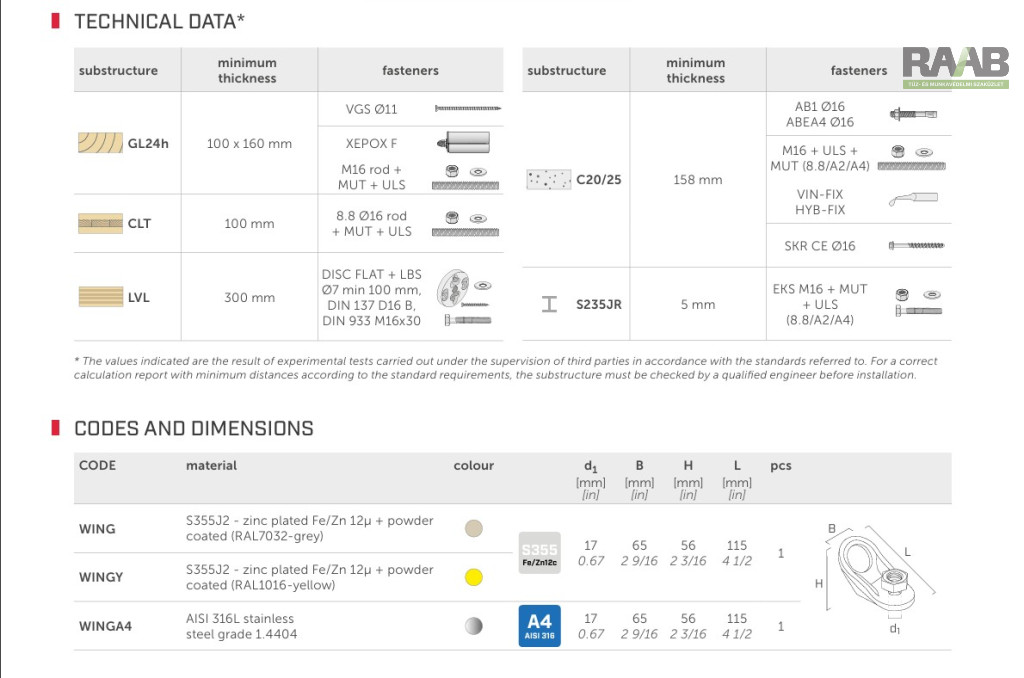

Rothoblaas WING univerzális rögzítési pont – főbb jellemzők:
Könnyű összeszerelés
EN 795 3 fő számára tervezett rögzítési pont
ANSI Z359.18/A ereszkedési pont 1 fő részére

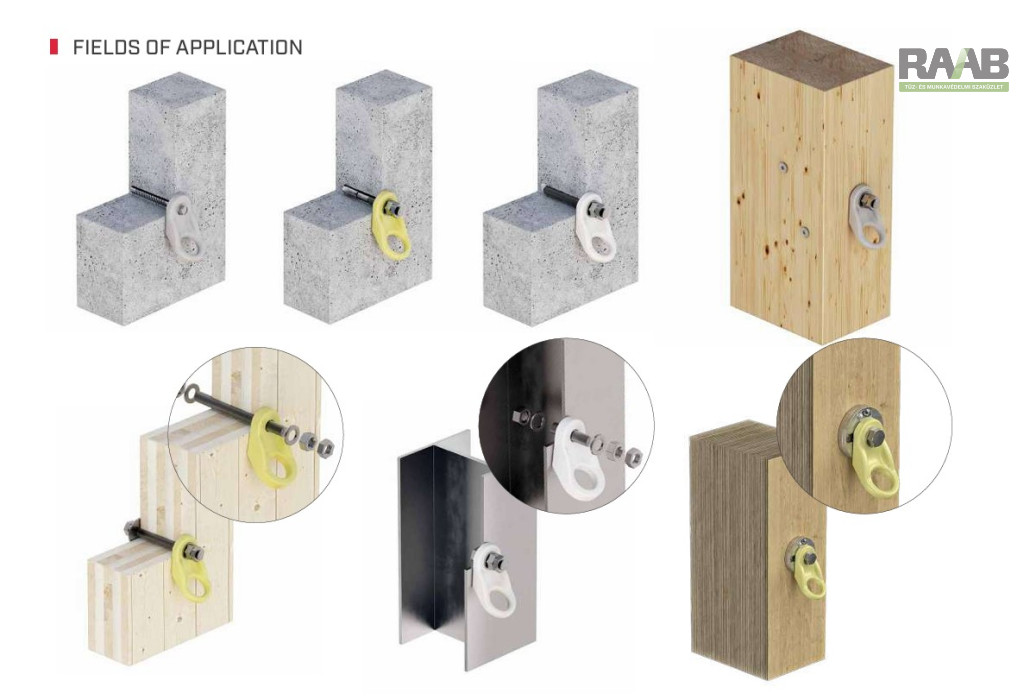

Összeszerelés számos szerkezetben: beton, acél, fa, ragasztott rétegelt fa és CLT
Lehetőség vízszintes, ferde és függőleges szerkezetekre történő telepítésre
360°-os védelem minden irányban
Nagy csatlakozófurat 37,5 mm
Alapméretek 115 x 65 mm
Súly: 155 g
Anyag: 355J2 acélötvözet, horganyzott és porfestett

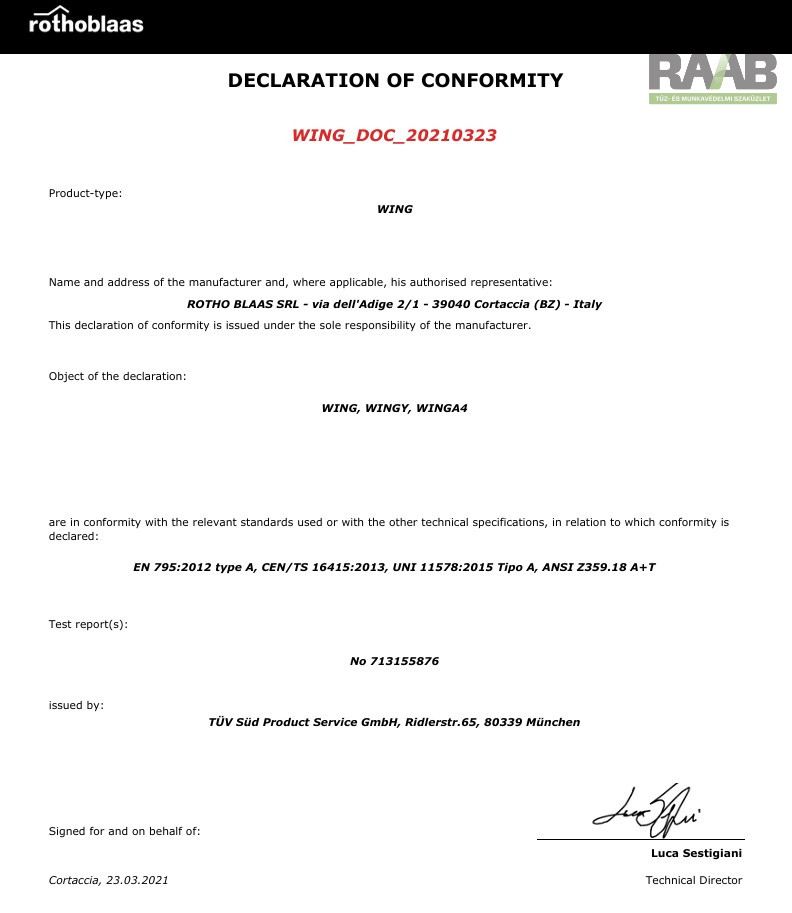

Tanúsítvány: EN 795 A típus, ANSI Z359.18/A
A Rothoblaas WING rögzítési pont egy nagyon nagy, 37,5 mm átmérőjű rögzítőfurattal rendelkezik,
amely lehetővé teszi három karabiner rögzítését egyetlen furathoz (három személy rögzítése).
A WING 360°-os esésvédelmet biztosít, és vízszintes, ferde és függőleges szerkezetekre is felszerelhető.

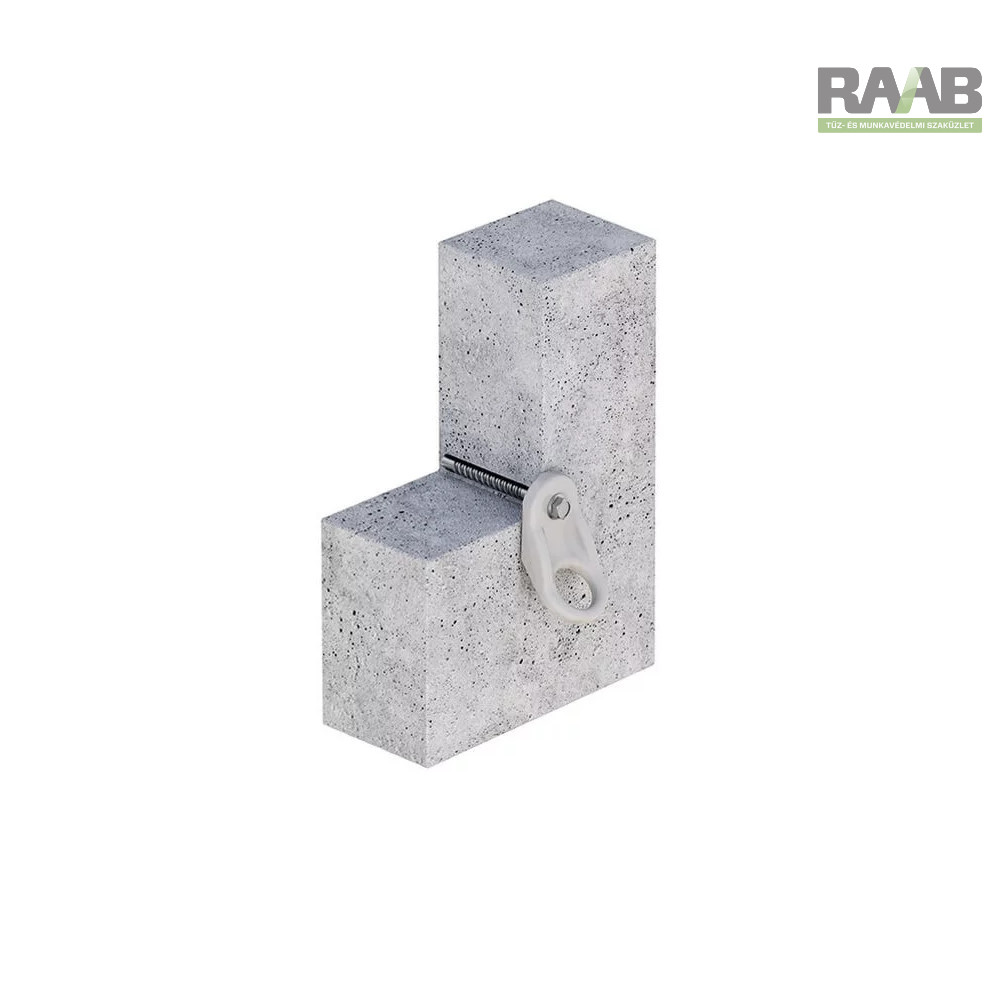

Beépítés betonba
A Rothoblaas WING betonba történő beszerelésének három módja van: AB1 16 x 145 mm-es gyűrűs dübel,
M16-os csap és vegyi dübel, vagy SKR CE 16 x 130 mm-es betoncsavar használatával.

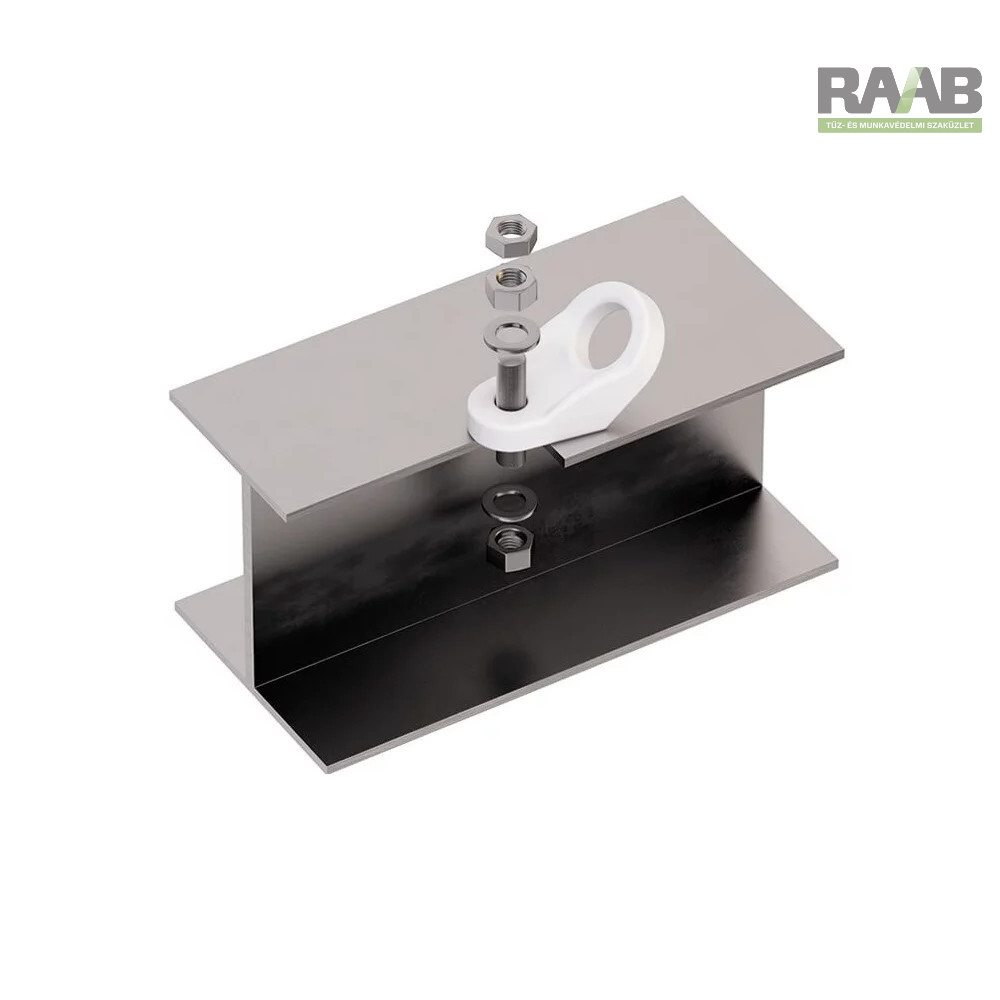

Beépítés acélba
Acélba történő beszerelés legalább 8.8-as osztályú M16-os vagy A2-A4 rozsdamentes acél csavarokkal történik.
A csavar hosszát úgy kell megválasztani, hogy legalább 38 mm-rel kiálljon a fémszerkezet széle fölé.

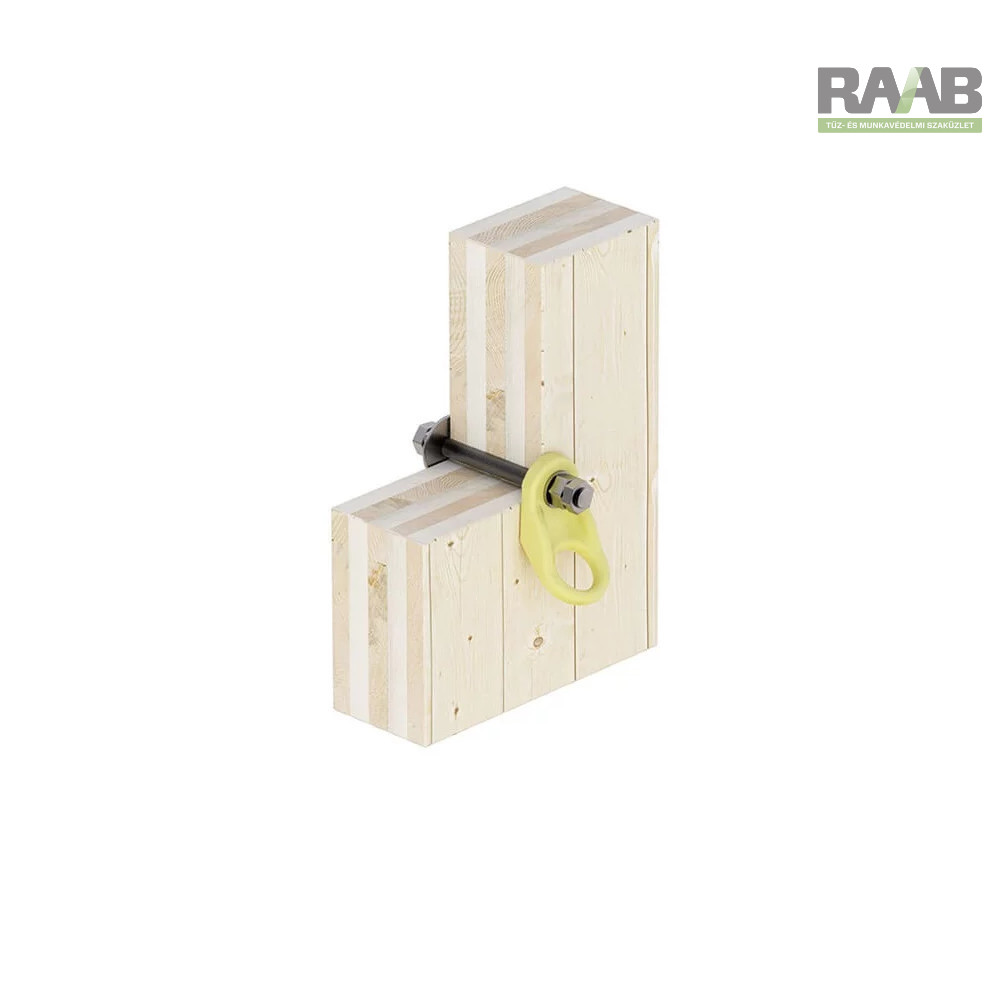

Fa telepítés
CLT keresztlaminált fába átmenő furattal szerelhető, míg ragasztott fába a szerkezeti alkalmazásokhoz
Rothoblaas XEPOX F kétkomponensű epoxi ragasztóval szerelhető . A csatlakozást két VGS csavarral is megerősítik.
