A Rothoblaas WINGA4 EN 795 A univerzális rögzítési pont egy rendkívül tartós termék,
amelyet agresszív tengeri vagy ipari környezetbe terveztek. Kiváló minőségű A4-es rozsdamentes
acélból (1.4404 – AISI316) készült, a WINGA4 egy jól ismert rögzítési pont univerzális telepítési
tulajdonságokkal. Betonba, acélba, tömörfába és keresztlaminált fába (CLT) szerelhető.
Három személy egyidejű esésvédelmét biztosítja – az EN 795 A szabványnak megfelelően.
Univerzális rögzítési pont EN 795 A – Rothoblaas WINGA4 – főbb jellemzők:
súly: 155 g
szín: sárga
nagy csatlakozófurat 37,5 mm
alapméretek 115 x 65 mm
könnyű összeszerelés
EN 795 3 fő számára tervezett rögzítési pont
ANSI Z359.18/A ereszkedési pont 1 fő részére
összeszerelés számos szerkezetben: beton, acél, fa, ragasztott rétegelt fa és CLT
Lehetőség vízszintes, ferde és függőleges szerkezetekre történő telepítésre
360°-os védelem minden irányban
anyag: 355J2 acélötvözet, horganyzott és porfestett
tanúsítvány: EN 795 A típus, ANSI Z359.18/A

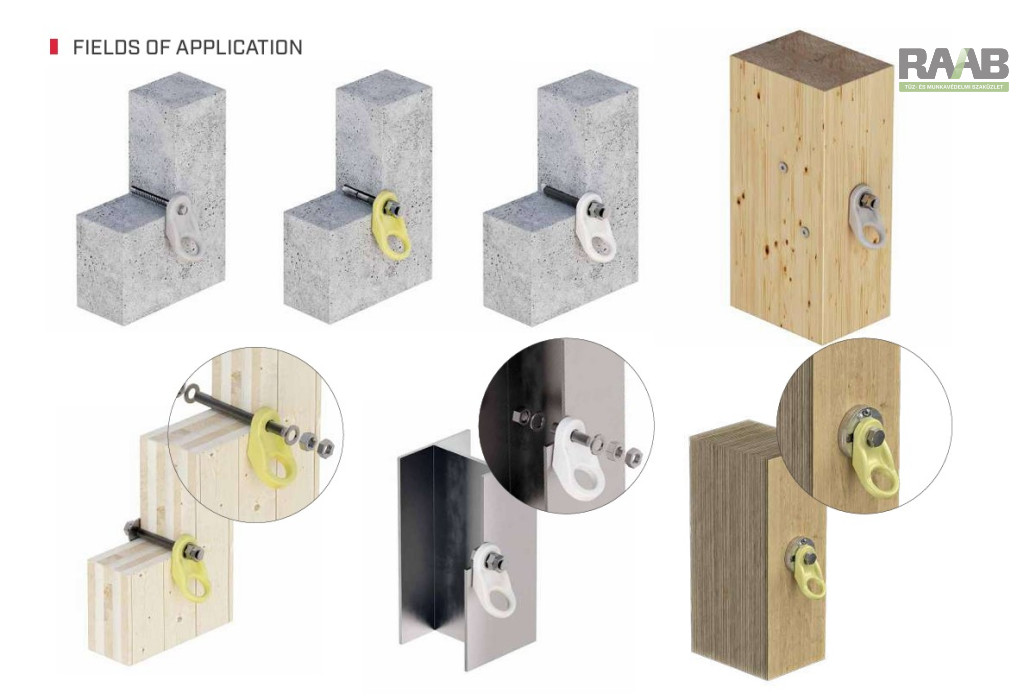

Alkalmazás
Az univerzális alkalmazhatóság és a különféle szerkezetekbe való beépítési képesség mellett a
WINGA4 két fő előnye is kiemelkedik. Először is, az anyaga, amelyből készült. Az alkalmazott
A4-es minőségű acél ellenáll a szélsőséges ipari és tengeri körülményeknek. A második ok,
amiért érdemes közelebbről megvizsgálni, a passzív teherbírása. A gyakorlatban ez azt jelenti,
hogy az ANSI Z359.18/A szabványnak köszönhetően a munkavállalót lejtés közben is megtámaszthatja.
Ez a tanúsítvány nem szerepel az európai szabványokban,
mivel az EN 795 A szabvány célja az aktív zuhanásvédelem biztosítása.

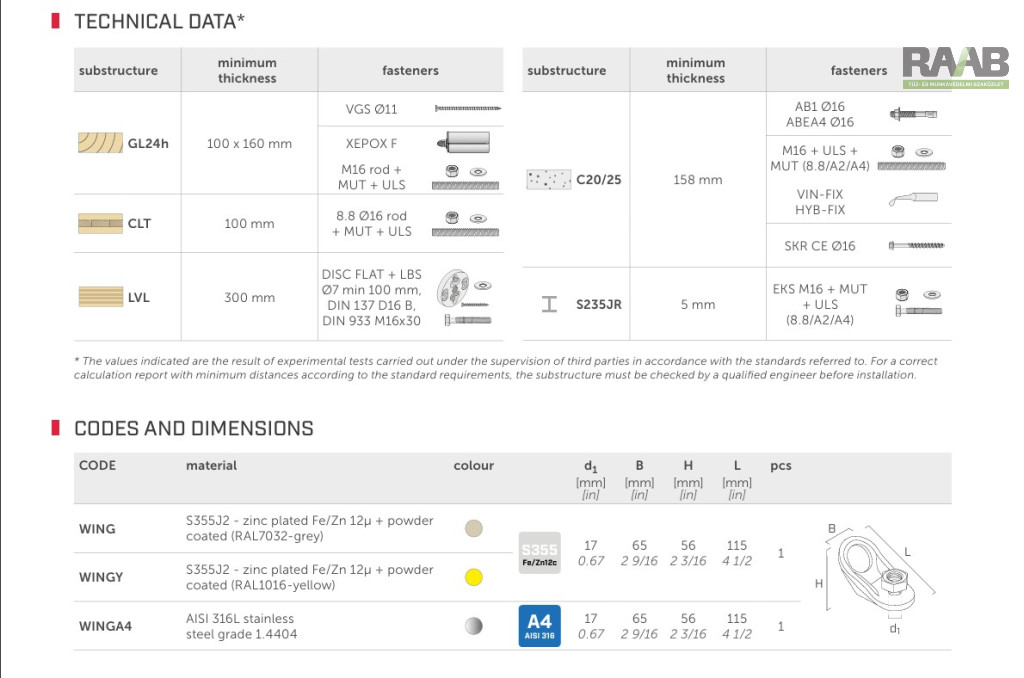

Építés

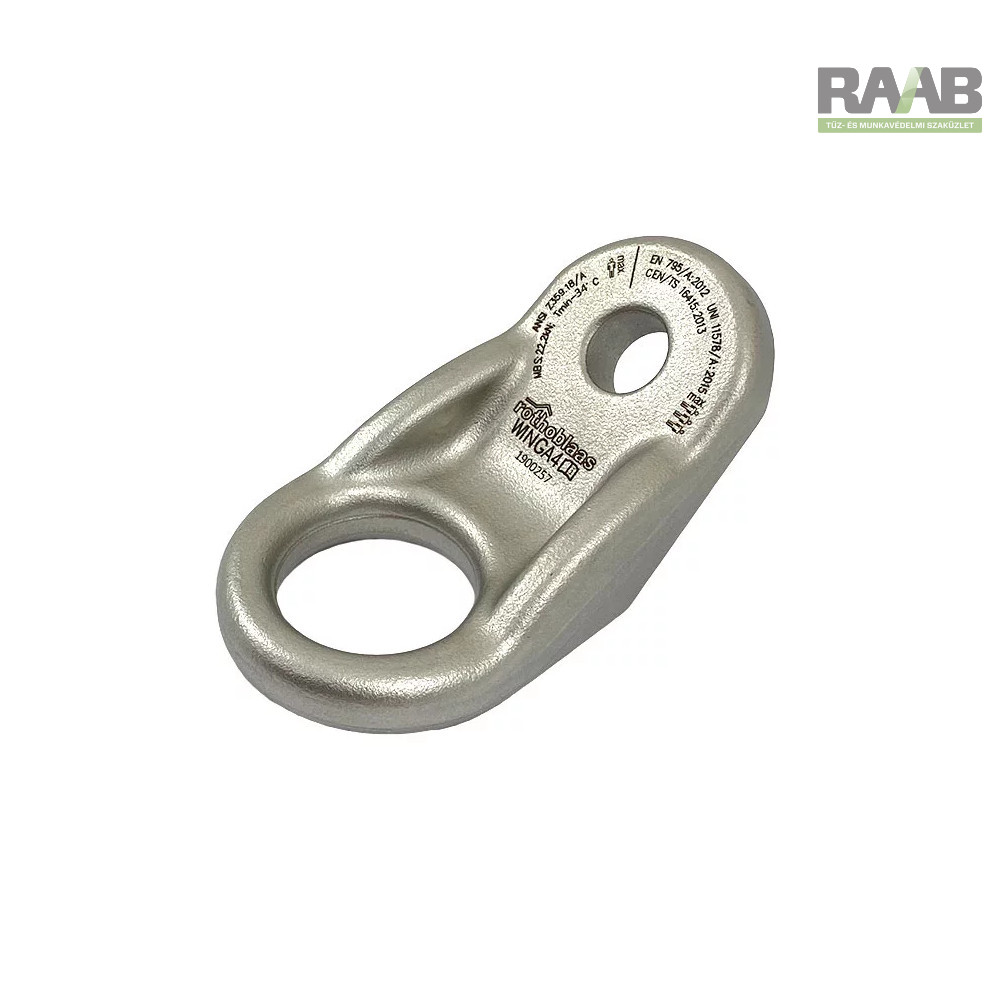

A rögzítési pont A4-es rozsdamentes acélból készült. Az alapja 115 mm x 65 mm méretű, 14 mm vastag,
teljes magassága 58 mm. Egy 17 mm átmérőjű, M16-os csavarhoz tervezett furaton keresztül rögzíthető.
Az EN 795 A Rothoblaas WINGA4 horgonypont nagy, 37,5 mm átmérőjű csatlakozófurattal rendelkezik,
amely lehetővé teszi három karabiner egyszerű csatlakoztatását (három személy rögzítésére).
360°-os esésvédelmet biztosít, és vízszintes, ferde és függőleges szerkezetekre is felszerelhető.

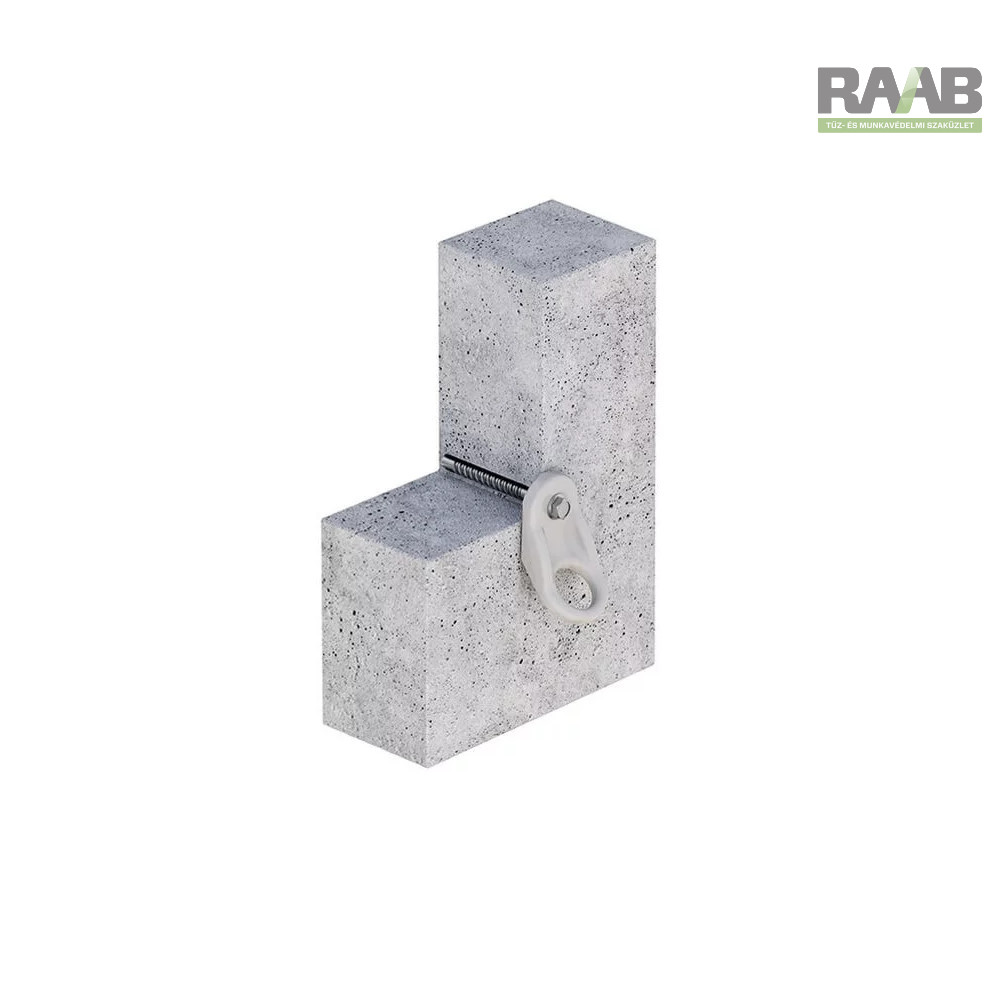

Beépítés betonba
A Rothoblaas pont betonba történő beszerelésének három módja van: AB1 16 x 145 mm-es gyűrűs dübel,
M16-os csap és vegyi dübel, vagy SKR CE 16 x 130 mm-es betoncsavar használatával.

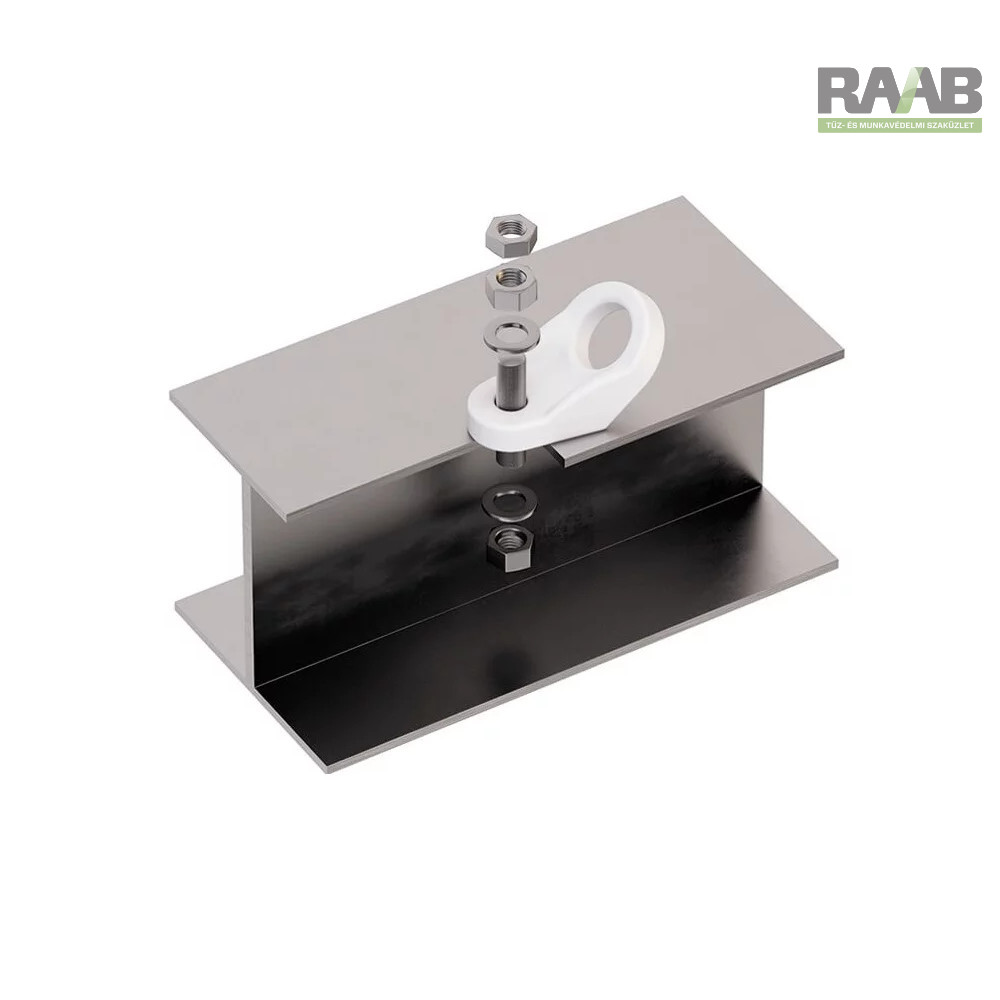

Beépítés acélba
Acélba történő beszerelés legalább 8.8-as osztályú M16-os vagy A2-A4 rozsdamentes acél csavarokkal történik.
A csavar hosszát úgy kell megválasztani, hogy legalább 38 mm-rel kiálljon a fémszerkezet széle fölé.

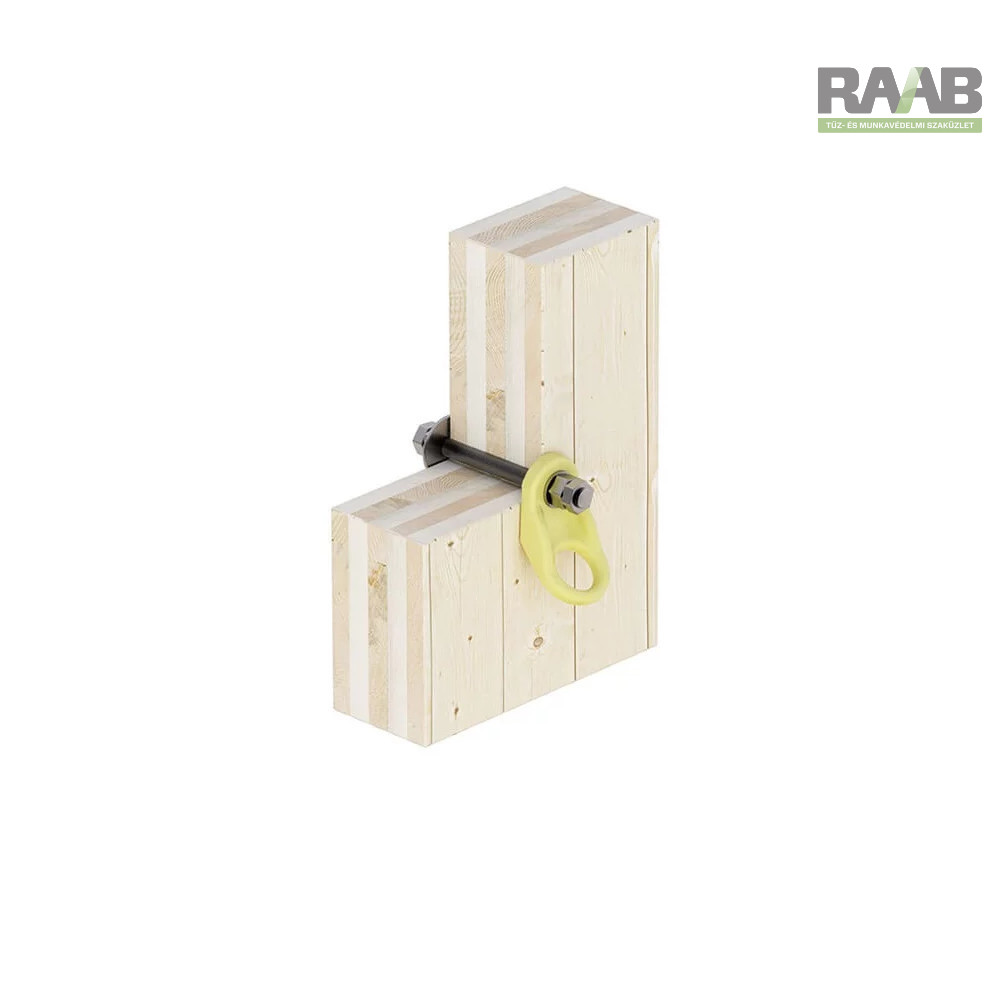

Fa telepítés
CLT keresztlaminált fába átmenő furattal szerelhető, míg ragasztott fába a szerkezeti alkalmazásokhoz
Rothoblaas XEPOX F kétkomponensű epoxi ragasztóval szerelhető . A csatlakozást két VGS csavarral is megerősítik.
